Variotherm vakolt mennyezethűtés és mennyezetfűtés
A nedves rendszerű, vakolt mennyezethűtések
és mennyezetfűtések kialakítása
A EasyFlexDecke 77 és EasyFlexDecke 115 rendszerek
Láthatatlan funkcionalitás egész évben:
hűtés és fűtés
Az EasyFlexDecke felület szerkezete
A nagy teljesítményű Variotherm EasyFlexDecke vakolt mennyezethűtési és mennyezetfűtési rendszer vastagsága mindössze 17 mm és 77, valamint 115 mm-es csőtengelytávolsággal rendelkezik. Szerelése rendkívül egyszerű. Akár kisebb, akár nagyobb felületek temperálásáról legyen szó, az EasyFlexDecke optimális megoldást kínál.
- Vakolandó felület (pl. betonfödém)
- Variosín VarioProfil 11,6×1,5 mm csőhöz
- VarioProfil 11,6×1,5 mm cső
- Első vakolatréteg
- Vakolatháló
- Második vakolatréteg
Épületvillamossági szerelés: nem probléma!
Az EasyFlex mennyezet lefektetése előtt el kell végezni az elektromos üres csövezést. A süllyesztett szerelvénydobozok beépítésekor figyelembe kell venni a megfelelő vakolatszintet.
- Vakolandó felület (pl. betonfödém)
- Villamos védőcső
- Vakolat alatti kötődoboz
Mennyezeti beépítések
Nagyobb mennyezeti beépítéseknél a VarioProFil-cső teljesen kihagyható.
Elektromos szerelvények
Kisebb beépítéseknél (pl. lámpakivezetéseknél) szakaszosan eltérő csőtengelytávolság megengedett.

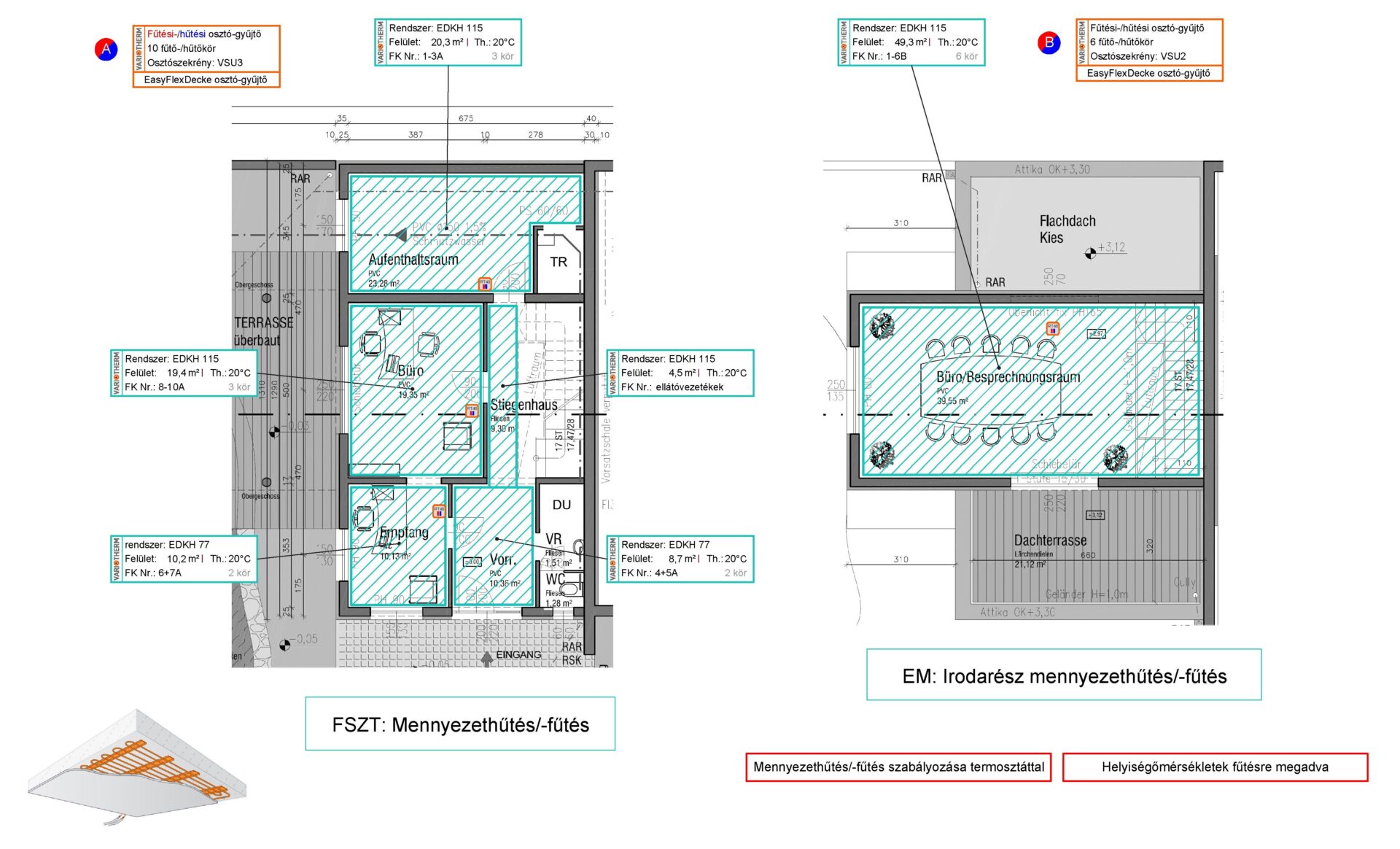

Egyedi tervezés
Nemcsak kiváló minőségű fűtési és hűtési rendszereket szállítunk, hanem minden projektet egyedileg megtervezünk – házról házra, helyiségről helyiségre, saját komfortkritériumaink szerint. A precíz fűtési- és hűtésterhelés-számításoknak köszönhetően maximális hatékonyságot és optimális kényelmet biztosítunk.
Így születik meg az Ön elképzeléséhez tökéletesen illeszkedő, személyre szabott megoldás – a kellemes beltéri klímáért egész évben.
Bevizsgált és minősített
A gyakorlatban is bevált komplett rendszerünk szakmai szervezetek több minőségi és kiválósági tanúsítvánnyal ismerték el:
Összehangolt rendszerelemek
Az EasyFlexDecke mennyezethűtő, mennyezetfűtő rendszer kis szerkezeti vastagságával (mindössze 17 cm!), szűk csőtengelytávolságával, valamint kiemelkedő fűtési és hűtési teljesítményével tűnik ki.
Rugalmasan idomul a környezet adta lehetőségekhez, könnyen szerelhető és problémamentesen alkalmazkodik ívelt formákhoz is.
E rendszer lehetővé teszi a felületek optimális temperálását, illetve kiválóan alkalmazható szinte bármilyen térben, akár design-orientált fűtőfelületeken is.

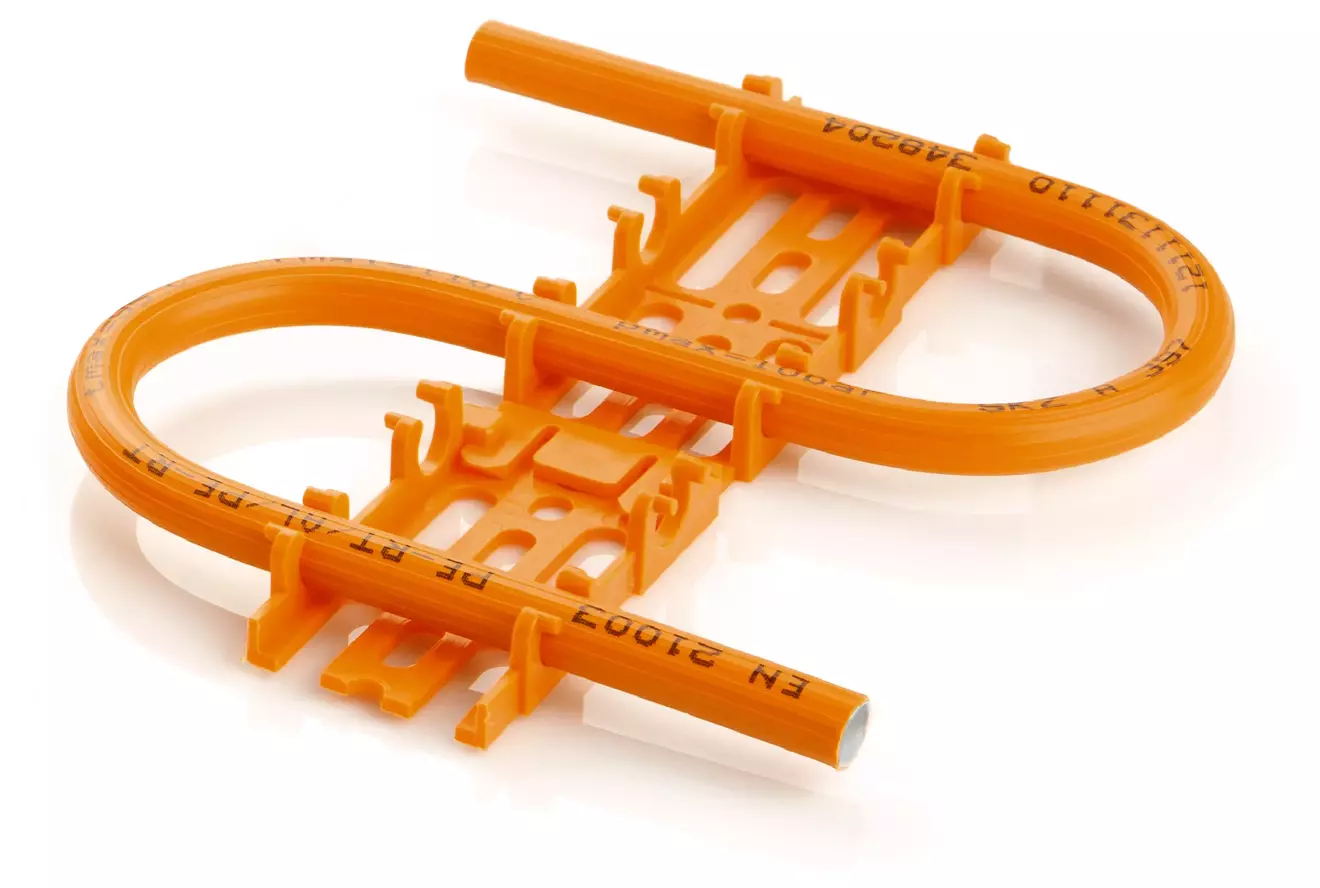

A VarioSín
A VarioSín a VarioProFil csövek megbízható mennyezeti rögzítőeleme. Tartós, mégis rugalmas polietilén anyagának köszönhetően a csövek mennyezetre történő szerelése egyszerű és gyors.
A VarioProFil cső egyetlen mozdulattal bepattan a sínbe, így a fektetés egyenletes és hatékony.
A sín speciális klikkrendszere révén tetszőleges hosszúságban bővíthető, csőtengelytávolsága pedig 77 vagy 115 milliméterre választható.
A VarioProFil 11,6 × 1,5 cső
A VarioProFil 11,6×1,5 cső az alumínium és a műanyag előnyeit egyesíti. Az öt egymással egységet alkotó rétegnek köszönhetően a cső könnyen hajlítható, mégis rendkívül alaktartó marad.
A belső réteg hőálló polietilénből készül, tükörsima felülete megakadályozza a lerakódásokat, így a víz akadálytalanul, minimális nyomásveszteség mellett áramlik át rajta.
A profilozott külső réteg 10%-kal növeli meg a cső felületét.
A nagyobb külső felület optimális hőátadást eredményez.

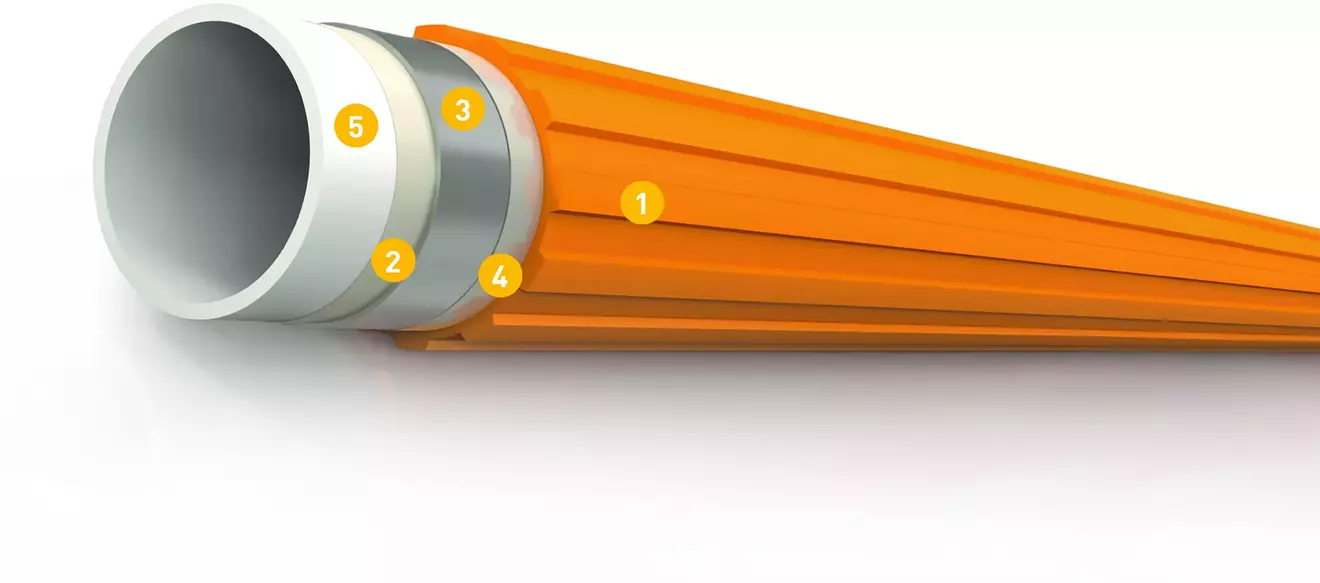

Alumíniumbetétes többrétegű cső
Hőstabilizált PE profilozott felülettel 1
Kötőréteg 2
Homogén, tömör alumínium cső 3
Kötőréteg 4
Hőstabilizált PE-RT 5
Előnyei
Flexibilis & könnyen hajlítható,
ezzel együtt különlegesen alaktartó
100% oxigéndiffúzió elleni védelem,
így nincs lerakódás
Alacsony hőtágulási együttható
Tükörsima felület, kisebb nyomásveszteség – nincs lerakódás
Különlegesen alaktartó
Abszolút korróziómentes
Kisebb nyomásveszteség
Bevizsgálva az EN 21003 szerint (IMA, Drezda)

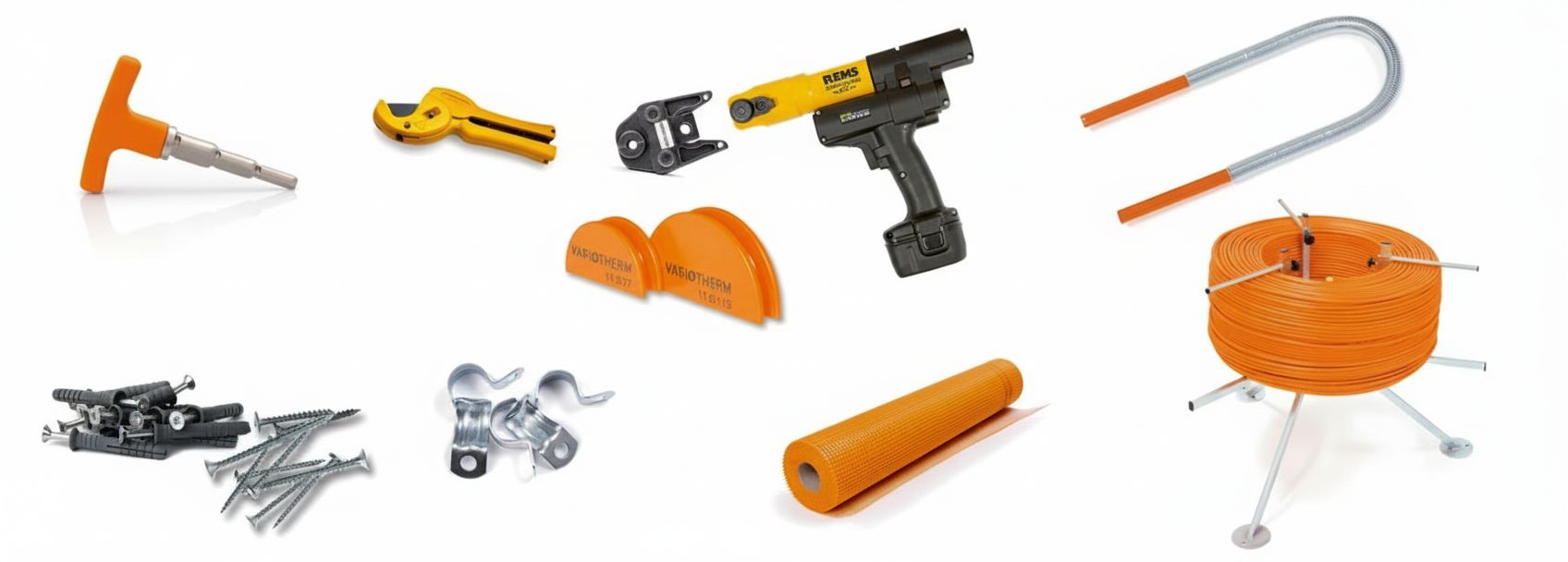

Rendszerelemek & szerszámok
A Variotherm mindent szállít, ami szükséges: rendszerelemektől a magas minőségű szerszámokig.
Az előszigetelt VarioModul 16×2 cső
Présidomok
Hidegzsugorszalag
Szerszámok: Kalibráló szerszám – Csővágó olló – Hajlító idom – Présszerszám – Hajlító rugó
Csavarok & beütődübelek – Csőrögzítő félbilincs – Vakolatháló – Csőállvány

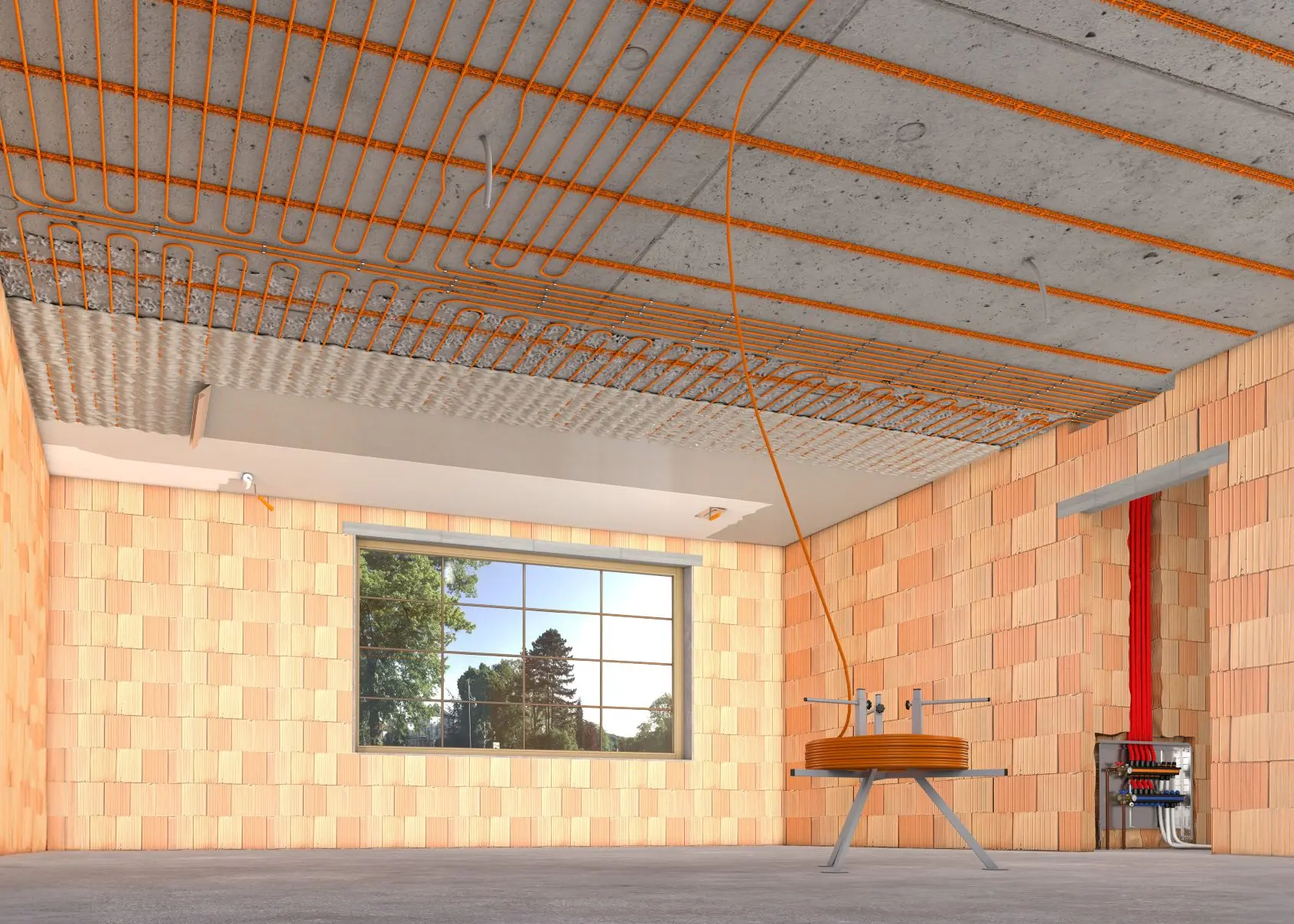

Egyszerű és gyors szerelés
Tégla, pórusbeton vagy beton – A VarioSíneket pillanatok alatt felcsavarozzuk a mennyezetre. A könnyen hajlítható, mégis alaktartó VarioProFil csöveink egyszerűen bepattinthatók a sínbe – gyors, tiszta, profi munka. A profilozott felületű Variotherm cső pedig optimális hőátadást biztosít.
Vakolat? Bármilyen vakolóanyag alkalmas, ami mennyezethűtő, mennyezetfűtő rendszerekhez ajánlott!

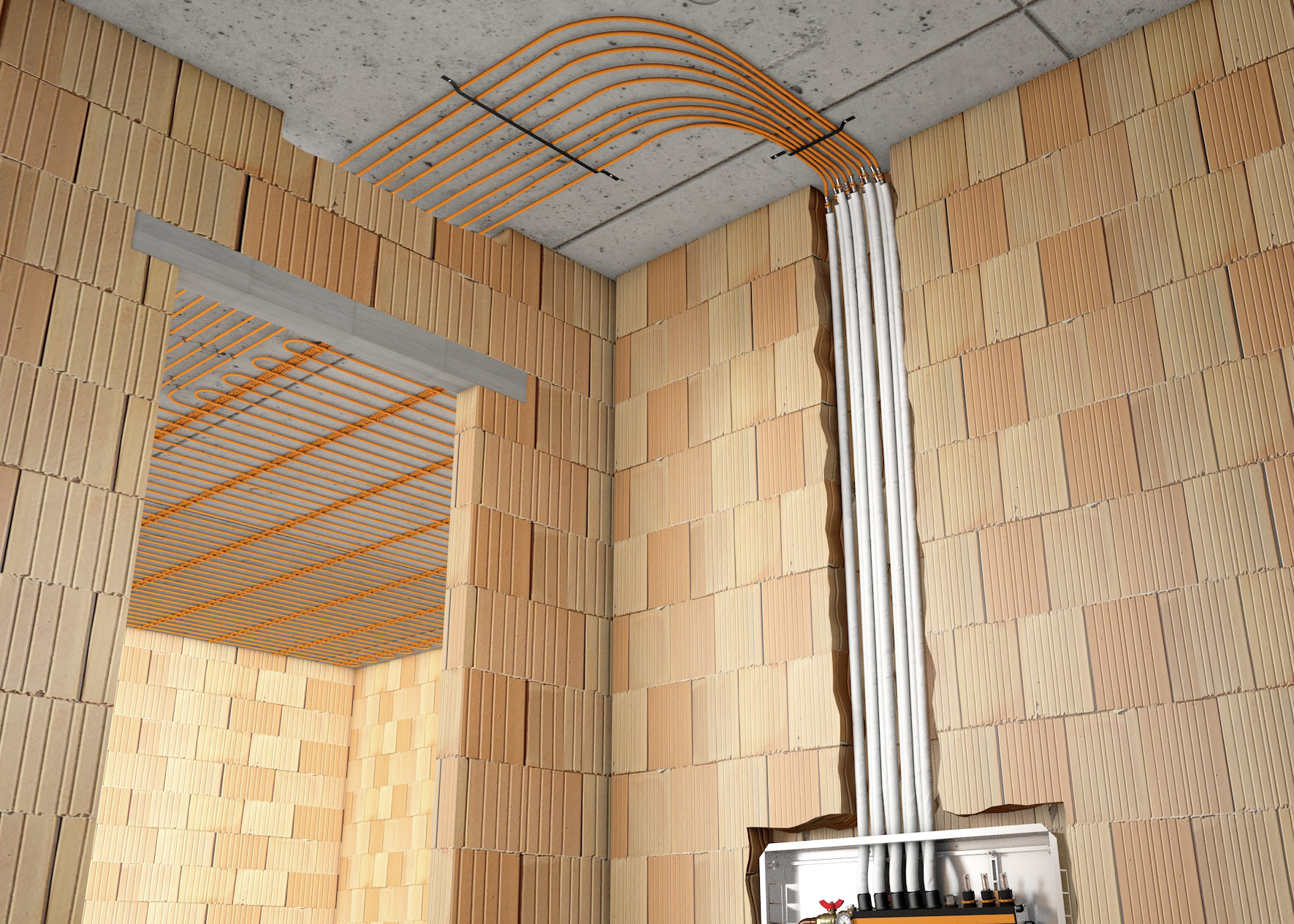

Ellátóvezetékek
Akár hosszabb ellátóvezeték szakaszok is gond nélkül kialakíthatók.

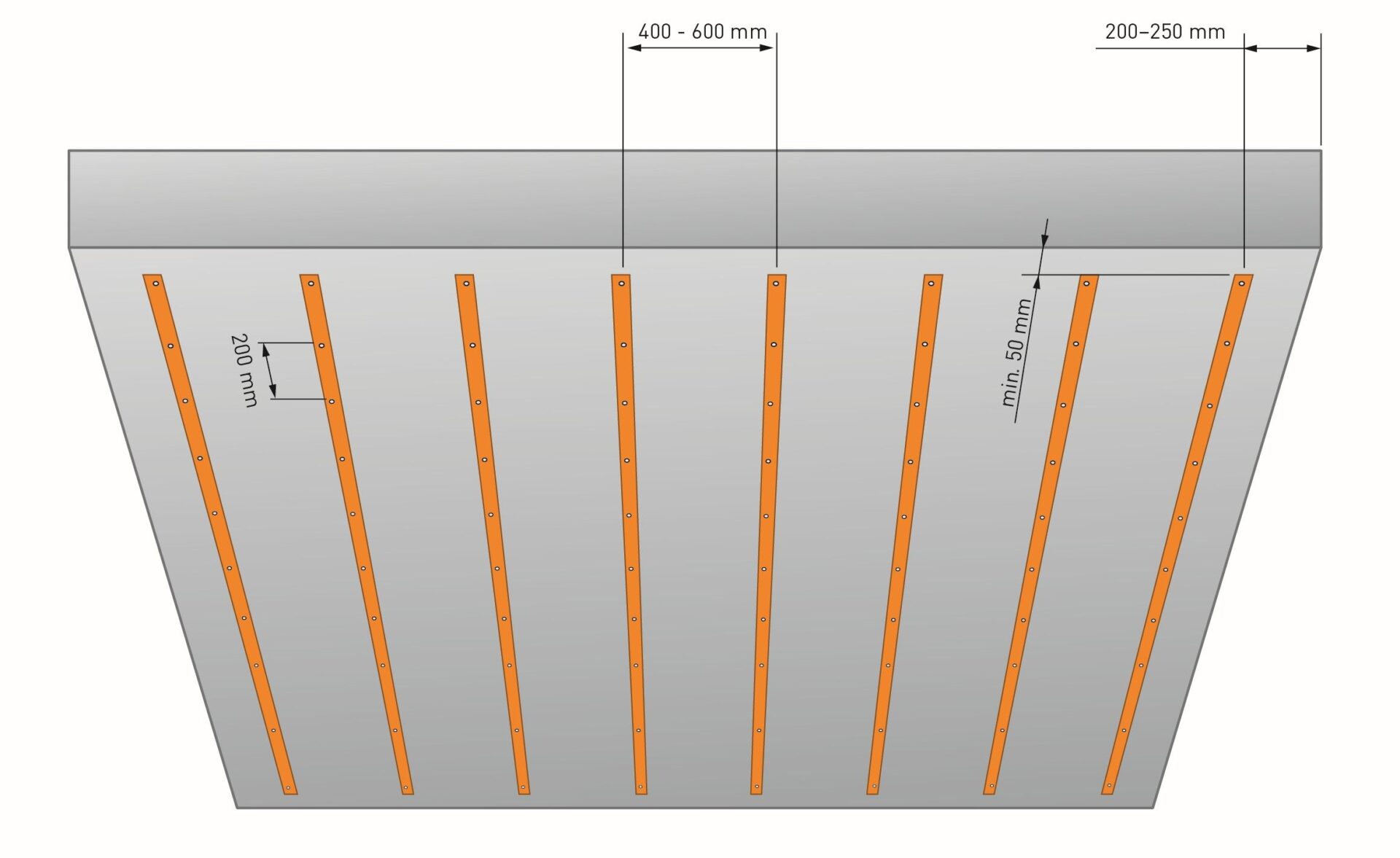

Tartószerkezet
Vékony tartószerkezet a VarioSíneknek köszönhetően. A felületek – ahova az EasyFlexDecke mennyezethűtés/-fűtés kerül – legyenek simák és szárazak.

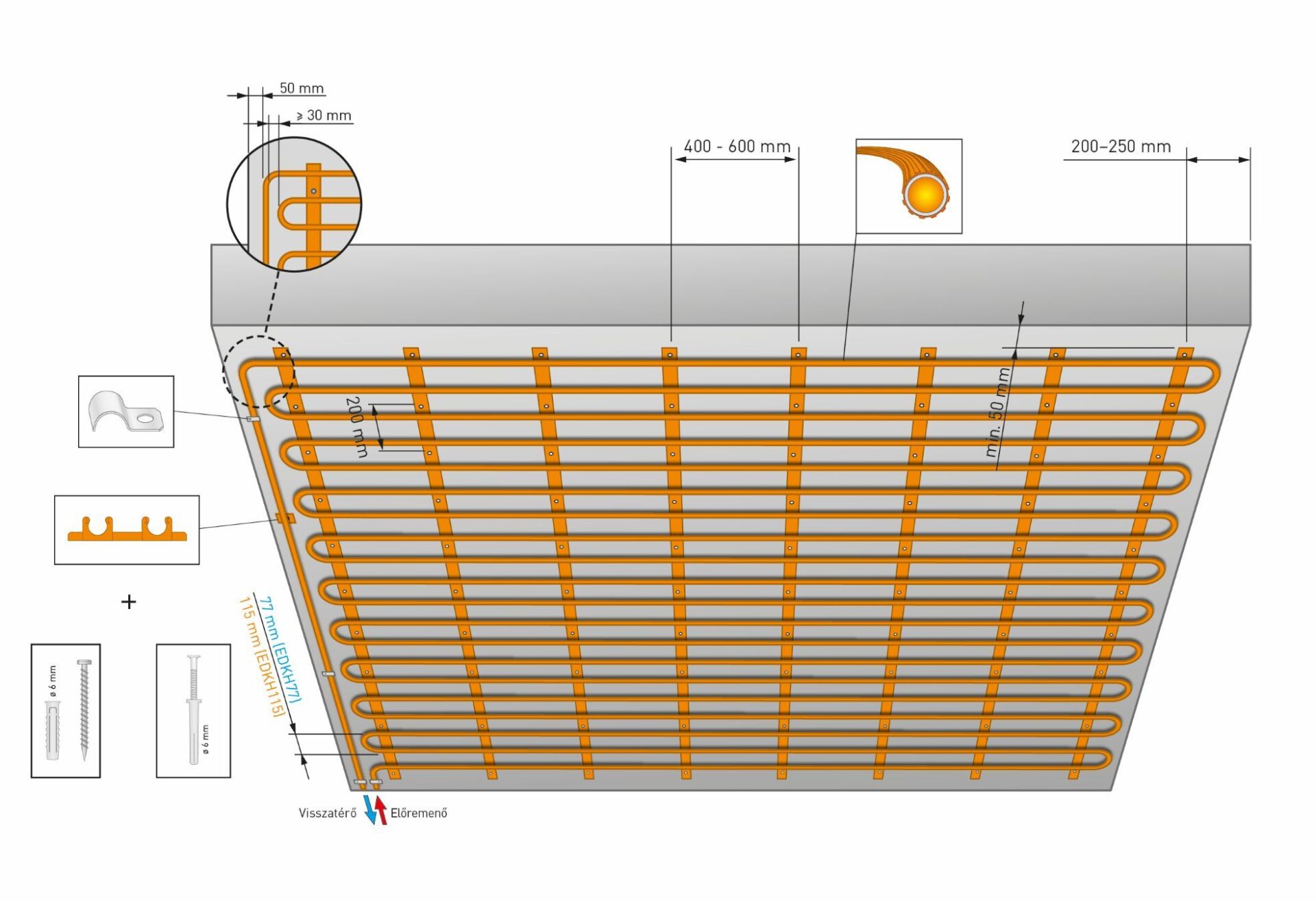

Csőszerelés
A fűtési és hűtési igények optimális lefedése érdekében a rendelkezésre álló mennyezetfelületet teljes egészében hűtő- és fűtőfelületként használjuk. Ezáltal csökkenthetők az előremenő hőmérsékletek – ami energiát takarít meg.
Szokásos hordozófelületek
A vakolandó felület vizsgálatát az ÖNORM B 3346 szabvány előírásai szerint kell elvégezni.
Az aljzat típusától és nedvszívó képességétől függően előkezelésként előfröcskölő/alapozó alkalmazása szükséges a nedvszívás kiegyenlítésére.
Kerámiafödém
Betonfödém
Béléstestes födém
Téglaboltozatos födém
Gyakori kérdések
Milyen rugalmasan alakítható ki a mennyezethűtés/-fűtés?
Mivel a rendszer láthatatlanul, a vakolat alatt helyezkedik el, a tér szabadon alakítható. A bútorok, képek vagy lámpák tetszőlegesen elhelyezhetők. Még ívelt felületek vagy különleges tervezési igények esetén is rugalmasan alkalmazkodik a rendszer.
Működhet a mennyezethűtés/-fűtés éjszaka is?
Igen, a mennyezethűtés/-fűtés teljesen zajtalanul és huzatmentesen üzemel. Ennek köszönhetően nyáron éjszaka is folyamatosan képes hűteni – anélkül, hogy észrevennénk.
Megfelelő-e a vakolt mennyezethűtés/-fűtés allergiások számára?
Igen, mivel a rendszer sugárzó hővel működik. Nem keletkezik légáramlás, így nem kavarja fel a port – ideális allergiásoknak és érzékeny helyiségekben is.
Hogyan szereljük a vakolt mennyezetfűtést?
A csöveket VarioSínekre rögzítik a mennyezet alatt, majd teljes felületen vakolattal fedjük. A szerelés rugalmas, ívelt felületeken is megvalósítható és lehetővé teszi elektromos szerelvények vagy egyéb mennyezeti elemek egyidejű integrálását.
